Detalles del producto
Lugar de origen: Henan, China
Nombre de la marca: Zhenglan cable
Certificación: ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Número de modelo: Cable de alimentación subterráneo de aluminio rentable 6-35kV XLPE aislado STA blindado - Cable subt
Términos de Pago y Envío
Cantidad de orden mínima: 1500 metros
Precio: USD 1- USD 200
Detalles de empaquetado: Tambor de madera, tambor de madera y acero, a petición del cliente
Tiempo de entrega: 7-10 días laborables
Condiciones de pago: LC, T/T, Unión Occidental
Capacidad de la fuente: 100000 metros por mes
Material: |
Cobre |
Aislamiento: |
XLPE |
Centro: |
3 núcleos, 1 núcleo |
Marca de cable: |
Impresión con tinta |
Pantalla metálica: |
Película de cinta de cobre |
caracterizado: |
Armadura de alambre de acero, armadura de cinta de acero. |
Funda exterior: |
PVC normal o PVC retardante de llama |
Color de la funda: |
Negro o personalizado |
Material: |
Cobre |
Aislamiento: |
XLPE |
Centro: |
3 núcleos, 1 núcleo |
Marca de cable: |
Impresión con tinta |
Pantalla metálica: |
Película de cinta de cobre |
caracterizado: |
Armadura de alambre de acero, armadura de cinta de acero. |
Funda exterior: |
PVC normal o PVC retardante de llama |
Color de la funda: |
Negro o personalizado |

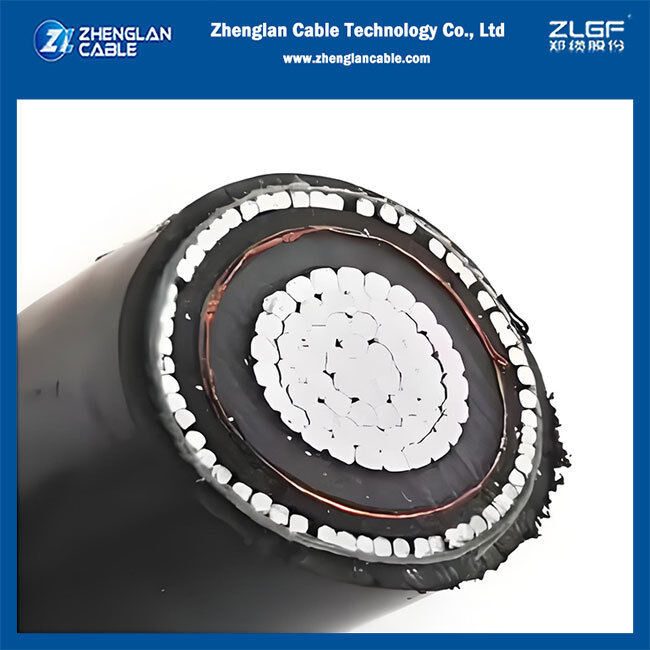

Este cable subterráneo de media tensión con conductor de aluminio ofrece una solución altamente rentable para la distribución de energía sin comprometer la fiabilidad o el rendimiento. Con un conductor de aluminio trenzado, aislamiento XLPE y construcción blindada con cinta de acero (STA), este cable está diseñado para una amplia gama de aplicaciones subterráneas e interiores donde se requiere protección mecánica pero el peso y el costo son consideraciones clave. Es una opción ideal para proyectos de infraestructura a gran escala, redes de servicios públicos e instalaciones industriales que buscan un equilibrio óptimo entre rendimiento y economía.
Construcción del producto
Conductor: Aluminio trenzado (Clase 2), compactado para asegurar un perfil liso y redondo.
Pantalla del conductor: Capa semiconductora extruida para asegurar una interfaz eléctrica lisa con el aislamiento.
Aislamiento: XLPE (Polietileno reticulado), que proporciona excelentes propiedades eléctricas y térmicas.
Pantalla de aislamiento: Capa semiconductora extruida, a menudo combinada con una pantalla metálica (por ejemplo, cinta de cobre).
Pantalla metálica: pantalla de cinta de cobre
Armadura: Armadura de cinta de acero (STA), que proporciona una robusta protección mecánica contra impactos y aplastamientos.
Cubierta exterior: Cubierta de PVC o PE duradera y resistente a los rayos UV, que protege el cable de la humedad, los productos químicos y el estrés ambiental.
Aplicaciones típicas
Redes de distribución primaria y secundaria
Suministro eléctrico subterráneo para complejos industriales y urbanizaciones
Instalación en conductos y zanjas de cables
Aplicaciones interiores como conexiones de aparamenta y transformadores
Proyectos de infraestructura sensibles al costo
Normas de fabricación y voltaje
Normas: IEC 60502-2, BS 6622, o según requisito del cliente.
Voltaje nominal: 6kV a 35kV.
Número de núcleos: Mononúcleo o 3 núcleos.
Especificaciones técnicas
|
Parámetro |
Detalles |
|
Rango de voltaje |
6-35 kV |
|
Conductor |
Aluminio, trenzado Clase 2 |
|
Aislamiento |
XLPE |
|
Tipo de armadura |
Blindado con cinta de acero (STA) |
|
Cubierta exterior |
PVC / PE |
|
Temp. máx. del conductor. |
90°C (Normal), 250°C (Cortocircuito) |
|
Área de sección transversal |
Hasta 630 mm² o según se requiera |
Variaciones disponibles
Armadura: Opciones STA (armadura de cinta de acero) y SWA (armadura de alambre de acero) disponibles.
Material de la cubierta: PVC, PE o HDPE.
Núcleo: Diseños mononúcleo o de 3 núcleos disponibles.
|
Área de sección transversal normal (mm²) |
Diámetro aproximado del conductor (mm) |
Grosor nominal del aislamiento (mm) |
Grosor de la cinta de cobre (mm) |
Área de la pantalla de alambre de cobre (mm²) |
Diámetro aproximado del aislamiento (mm) |
Grosor nominal de la armadura (mm) |
Grosor nominal de la cubierta (mm) |
Diámetro exterior aproximado (mm) |
Peso aproximado (kg/km) |
|
|
|
|
|
|
|
|
|
|
|
CU |
AL |
|
25 |
6.05 |
2.5 |
0.1 |
16 |
12.5 |
0.5 |
2.2 |
39 |
2800 |
2300 |
|
35 |
7.10 |
2.5 |
0.1 |
16 |
13.5 |
0.5 |
2.3 |
42 |
3200 |
2600 |
|
50 |
8.25 |
2.5 |
0.1 |
16 |
14.7 |
0.5 |
2.4 |
45 |
3800 |
2900 |
|
70 |
9.90 |
2.5 |
0.1 |
16 |
16.3 |
0.5 |
2.5 |
49 |
4700 |
3400 |
|
95 |
11.7 |
2.5 |
0.1 |
16 |
18.1 |
0.5 |
2.6 |
53 |
5800 |
4000 |
|
120 |
13.3 |
2.5 |
0.1 |
16 |
19.5 |
0.5 |
2.7 |
56 |
6800 |
4600 |
|
150 |
14.3 |
2.5 |
0.1 |
25 |
20.7 |
0.5 |
2.8 |
59 |
7900 |
5100 |
|
185 |
16.3 |
2.5 |
0.1 |
25 |
22.7 |
0.8 |
2.9 |
64 |
9400 |
5900 |
|
240 |
18.7 |
2.6 |
0.1 |
25 |
25.3 |
0.8 |
3.1 |
70 |
11700 |
7000 |
|
300 |
20.9 |
2.8 |
0.1 |
25 |
27.9 |
0.8 |
3.3 |
76 |
14100 |
8300 |
|
400 |
23.7 |
3.0 |
0.1 |
25 |
31.1 |
0.8 |
3.6 |
85 |
18300 |
10900 |
Zhenglan Cable Technology ofrece cables de media tensión certificados IEC 60502-2 con precios competitivos directos de fábrica, plazos de entrega rápidos e informes completos de pruebas de tipo. Contáctenos para una cotización personalizada.
