1KV cable aéreo agrupado xlpe aislado 2x16mm2 NFC-33-209

Cable aéreo agrupado de 1KV con aislamiento XLPE 2x16mm2 NFC-33-209

Cable aéreo agrupado de 1KV con aislamiento XLPE 2x16mm2 NFC-33-209es un Cable Aéreo Agrupado diseñado específicamente para la distribución trifásica de baja tensión. Con su gran durabilidad, facilidad de instalación y rendimiento fiable, es racional utilizar cables de BA (Baja Tensión) agrupados en la mayoría de las redes de distribución eléctrica. Se utilizan comúnmente en áreas residenciales y rurales para reducir los peligros de incendios forestales. La cubierta XLPE contiene un alto nivel de negro de humo para resistencia a los rayos UV. Está diseñado para donde se requiere fiabilidad, seguridad y bajo costo de instalación, pero solo para tramos cortos debido al aumento de peso.

Las características importantes del cable son:
Resistencia a la radiación ultravioleta,
Resistencia al ozono,
Alta resistencia dieléctrica,
Ligero y fácil de manejar.
Instalación: NO SE PERMITE enterrar estos cables, ni siquiera en conductos.

Estructura del cable aéreo agrupado de 1KV con aislamiento XLPE 2x16mm2 NFC-33-209

Propiedades Eléctricas

Tensión Nominal 0.6/1kV

Tensión de Prueba 3.5 kV

Temperatura Mínima de Tendido -20°C

Temperatura de Operación -40°C~ +90°C

Temperatura Máxima de Cortocircuito 250°C

Temperatura Máxima del Conductor 80°C



Estándar: ANSI/ICEA S-76-474,
Otros estándares relacionados: IEC60502, NFC33-209, BS7870, AS/NZS 3560, etc.



Datos técnicos del cable aéreo agrupado de 1KV con aislamiento XLPE 2x16mm2 NFC-33-209

Número de conductores y área transversal (mm2)	Espesor nominal del aislamiento (mm)	Diámetro aproximado del cable (mm)	Resistencia máxima de CC a 20°C (Ω/km)	Peso aprox. (kg/km)
2x16	1.2	14.4	1.91	131

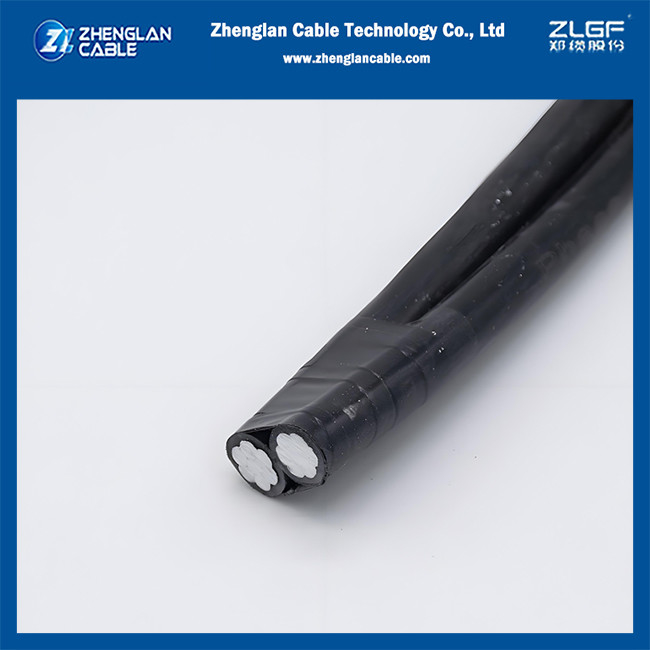

Imágenes del cable aéreo agrupado de 1KV con aislamiento XLPE 2x16mm2 NFC-33-209
