Detalles del producto
Lugar de origen: Henan, China
Nombre de la marca: Zhenglan Cable
Certificación: 3C，ISO 9001:2015，ISO 14001:2005
Número de modelo: GSW 50mm2 Extra alta resistencia de alambre de acero galvanizado en la hebra superior conductor desn
Términos de Pago y Envío
Cantidad de orden mínima: Negociable
Precio: Negociable
Detalles de empaquetado: Tambor totalmente de madera, tambor de acero de madera, tambor totalmente de acero o personalizado
Tiempo de entrega: 15-30 días
Condiciones de pago: LC, T/T,
Capacidad de la fuente: 30.000 toneladas/año
Material: |
Cables y hebras de acero galvanizado |
Estándar:: |
CEI 61089 |
Marca: |
Cable Zhenglán |
Calibre del cable: |
de acero simple de diámetro de 1,4-4,8 mm |
Material: |
Cables y hebras de acero galvanizado |
Estándar:: |
CEI 61089 |
Marca: |
Cable Zhenglán |
Calibre del cable: |
de acero simple de diámetro de 1,4-4,8 mm |

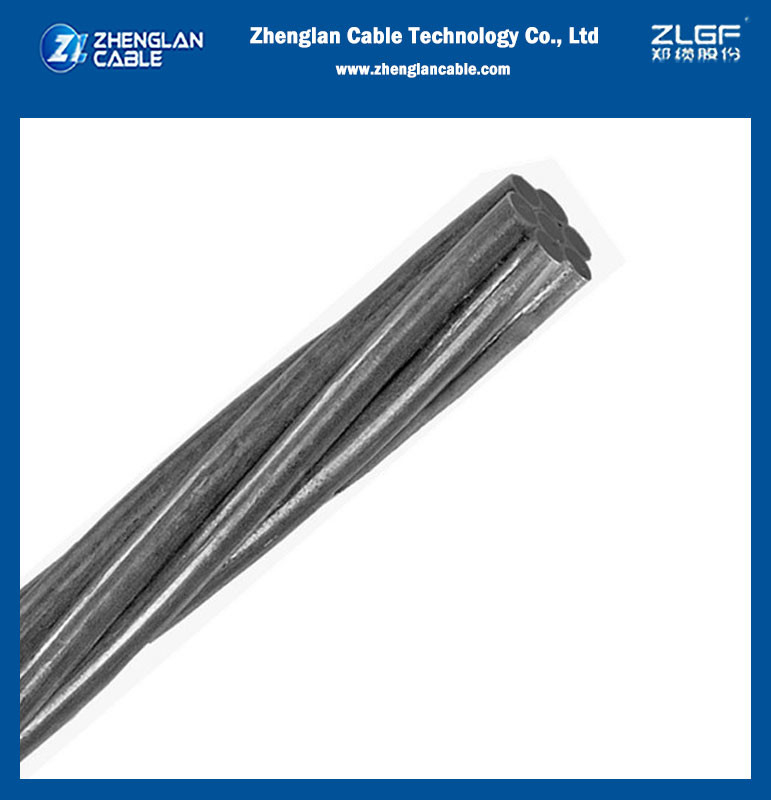

Cable de acero galvanizado GSW, cable de soporte, conductor desnudo aéreo, IEC 61089
Aplicación
Los alambres de acero galvanizado individuales o los alambres de acero trenzados son adecuados para los núcleos de ACSR para mejorar su resistencia a la tracción. Y también se pueden usar en la línea de transmisión aérea como material de línea de conexión a tierra para evitar el impacto de los rayos.
Descripción
Los conductores trenzados concéntricos desnudos están hechos de alambres de acero trefilados en duro, redondos y revestidos de aluminio para uso general en propósitos eléctricos. La resistencia a la tracción y el revestimiento de zinc del alambre de acero tienen diferentes grados.
Especificación
● Conductores eléctricos trenzados aéreos de alambre redondo concéntrico IEC 61089
● Cordón de alambre de acero galvanizado ASTM A 475
● Cordón de alambre de acero galvanizado de uso general BS 183
● AS 1222.1 Conductores y cables de acero — Aéreos desnudos Parte 1: Galvanizado (SC/GZ)
● GB/T 1179 Conductores eléctricos trenzados aéreos de alambre redondo concéntrico
CONSTRUCCIÓN:
1. Los alambres individuales se trenzan concéntricamente y se enrollan helicoidalmente alrededor de un alambre central.
2. Grado de recubrimiento de zinc del cordón de alambre de acero / cable de sujeción: Clase A, Clase B y Clase C.
Cordón de alambre de acero galvanizado trenzado concéntricamente disponible en las clases de galvanizado "A", "B" y "C", siendo "A" el menos pesado y "C" el más pesado.
| Código No. |
Sección Área |
No. / Diámetro del alambre | Diámetro exterior aprox. Diámetro. |
Aprox. Peso |
Carga de rotura | |||
| S1A | S1B | S2A | S3A | |||||
| mm2 | No./mm | mm | kg/km | kN | kN | kN | kN | |
| 4 | 27.1 | 7/2.22 | 6.66 | 213.3 | 36.3 | 33.6 | 39.3 | 43.9 |
| 6.3 | 42.7 | 7/2.79 | 8.36 | 335.9 | 55.9 | 51.7 | 60.2 | 67.9 |
| 10 | 67.8 | 7/3.51 | 10.53 | 553.2 | 87.4 | 80.7 | 93.5 | 103.0 |
| 12.5 | 84.7 | 7/3.93 | 11.78 | 666.5 | 109.3 | 100.8 | 116.9 | 128.8 |
| 16 | 108.4 | 7/4.44 | 13.32 | 853.1 | 139.9 | 129.0 | 199.7 | 164.8 |
| 16 | 108.4 | 19/2.70 | 13.48 | 857.0 | 142.1 | 131.2 | 152.9 | 172.4 |
| 25 | 169.4 | 19/3.37 | 16.85 | 1339.1 | 218.6 | 201.6 | 238.9 | 262.6 |
| 40 | 271.1 | 19/4.26 | 21.31 | 2141.6 | 349.7 | 322.6 | 374.1 | 412.1 |
| 40 | 271.1 | 37/3.05 | 21.38 | 2148.1 | 349.7 | 322.6 | 382.3 | 420.2 |
| 63 | 427.0 | 37/3.83 | 26.83 | 3383.2 | 550.8 | 508.1 | 589.3 | 649.0 |
Imagen del producto:
