Detalles del producto
Lugar de origen: Henan, China
Nombre de la marca: Zhenglan Cable
Certificación: 3C; ISO 9001:2015, ISO 14001:2005, OHSAS 18001:2007
Número de modelo: ACSR 2AWG（Al7/2,47 mm; Conductor aéreo de aluminio desnudo St1/3,30 mm con refuerzo de acero ASTM232
Términos de Pago y Envío
Cantidad de orden mínima: 1 tonelada
Precio: 0.1-100USD/m
Detalles de empaquetado: Tambor de madera, tambor de madera y acero, a petición del cliente
Tiempo de entrega: 7-15 días
Condiciones de pago: LC, T/T,
Capacidad de la fuente: 15-30ton/day
Material: |
AL&ACERO |
Color de la funda: |
Ninguno |
Longitud del tambor de cable: |
Normal o personalizado |
caracterizado: |
conductor DESNUDO |
País de origen: |
Henan, China |
Área total: |
13,3~903,2 |
Material: |
AL&ACERO |
Color de la funda: |
Ninguno |
Longitud del tambor de cable: |
Normal o personalizado |
caracterizado: |
conductor DESNUDO |
País de origen: |
Henan, China |
Área total: |
13,3~903,2 |

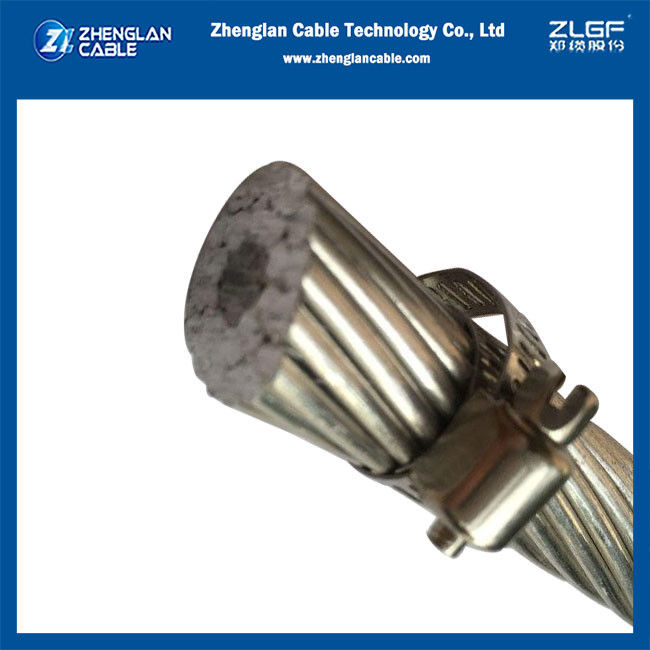

Conductor de aluminio desnudo reforzado con acero ACSR 2AWG (Al7/2.47mm; St1/3.30mm) para líneas aéreas ASTM232/232M
APLICACIÓN DE CABLE ELÉCTRICO CONDUCTOR DESNUDO
Los conductores ACSR se utilizan ampliamente para la transmisión de energía eléctrica a largas distancias, ya que son ideales para vanos largos de líneas aéreas. También se utilizan como mensajero para soportar cables eléctricos aéreos.
ESTÁNDAR DE CABLE ELÉCTRICO CONDUCTOR DESNUDO
Diseño básico según las normas BS 215-2 / BS EN 50182 / IEC 61089 / ASTM B 232/B 232M / DIN 48204 / JIS C 3110.
Nota: Los valores de la corriente nominal mencionados en la Tabla anterior se basan en una velocidad del viento de 0,6 metros/segundo, una radiación solar de 1200 vatios/metro², una temperatura ambiente de 50 °C y una temperatura del conductor de 80 °C.
CONSTRUCCIÓN DE CABLE ELÉCTRICO CONDUCTOR DESNUDO
Los conductores ACSR están formados por varios hilos de aluminio y acero galvanizado, trenzados en capas concéntricas. El hilo o hilos que forman el núcleo son de acero galvanizado y la(s) capa(s) exterior(es) son de aluminio. El núcleo de acero galvanizado consta normalmente de 1, 7 o 19 hilos. Los diámetros de los hilos de acero y aluminio pueden ser iguales o diferentes.
Variando las proporciones relativas de aluminio y acero, se pueden alcanzar las características requeridas para cualquier aplicación particular. Se puede obtener una mayor resistencia a la tracción aumentando el contenido de acero, y una mayor capacidad de transporte de corriente aumentando el contenido de aluminio.
PROPIEDADES ELÉCTRICAS
| densidad a 20 °C | Aluminio: 2,703 kg/dm |
| Acero galvanizado: 7,80 kg/dm | |
| Coeficiente de temperatura a 20 °C | Aluminio: 0,00403 (°C) |
| resistividad a 20 °C | Aluminio: No debe exceder 0,028264 |
|
Expansividad lineal
|
Aluminio: 23 x10 (°C) |
| Acero galvanizado: 11,5 x10 (1/°C) |
CONDICIONES DE SERVICIO
| Temperatura ambiente | -5 °C - 50 °C |
| Presión del viento | 80 – 130 kg/m |
| Aceleración sísmica | 0,12 - 0,05g |
| Nivel isoceraúnico | 10 – 18 |
| Humedad relativa | 5 – 100% |
DATOS TÉCNICOS
| Número de hilos | Módulo de elasticidad | Coeficiente de expansión lineal | |||
| AL | ACERO | Kg/mm2 | Lb/in2 | 1/C° | 1/F° |
| 6 | 1 | 81 | 11,5 x106 | 19,1 x10-6 | 10,6 x10-6 |
| 6 | 7 | 77 | 11,0 x106 | 19,8 x10-6 | 11,0 x10-6 |
| 12 | 7 | 107 | 15,2 x106 | 15,3 x10-6 | 8,5 x10-6 |
| 18 | 1 | 67 | 9,5 x106 | 21,2 x10-6 | 11,8 x10-6 |
| 24 | 7 | 74 | 10,5 x106 | 19,6 x10-6 | 10,9 x10-6 |
| 26 | 7 | 77 | 10,9 x106 | 18,9 x10-6 | 10,5 x10-6 |
| 28 | 7 | 79 | 11,2 x106 | 18,4 x10-6 | 10,2 x10-6 |
| 30 | 7 | 82 | 11,6 x106 | 17,8 x10-6 | 9,9 x10-6 |
| 30 | 19 | 80 | 11,4 x106 | 18,0 x10-6 | 10,0 x10-6 |
| 32 | 19 | 82 | 11,7 x106 | 17,5 x10-6 | 9,7 x10-6 |
| 54 | 7 | 70 | 9,9 x106 | 19,3 x10-6 | 10,7 x10-6 |
| 54 | 19 | 68 | 9,7 x106 | 19,4 x10-6 | 10,8 x10-6 |
ACSR 2AWG (Al7/2.47mm; St1/3.30mm) conductor de aluminio desnudo reforzado con acero para líneas aéreas ASTM232/232M PARÁMETROS DE CONSTRUCCIÓN
| ESTÁNDAR AMERICANO ASTM B232-B232 M1999 | ||||||||
| Código de palabra | Trenzado | Trenzado | Diámetro exterior nominal | Masa | Resistencia nominal | |||
| Hilos de aluminio | Hilos de acero | |||||||
| Número | Diámetro | Número | Diámetro | |||||
| mm | mm | mm | kg/Km | kN | ||||
| Raven | 6/1 | 6 | 3,37 | 1 | 3,37 | 10,11 | 216,08 | 19,48 |
| Minorca | 12/7 | 12 | 2,44 | 7 | 2,44 | 12,22 | 411,18 | 50,26 |
| Quail | 6/1 | 6 | 3,78 | 1 | 3,78 | 11,35 | 272,04 | 23,58 |
| Leghorn | 12/7 | 12 | 2,69 | 7 | 2,69 | 13,46 | 499,28 | 60,5 |
| Guinea | 12/7 | 12 | 2,92 | 1 | 2,92 | 14,63 | 589,76 | 71,17 |
| Pigeon | 6/1 | 6 | 4,25 | 1 | 4,25 | 12,75 | 343,02 | 29,45 |
| Dotterel | 12/7 | 12 | 3,08 | 7 | 3,08 | 15,42 | 656,13 | 76,95 |
| Dorking | 12/7 | 12 | 3,2 | 7 | 3,2 | 16,03 | 707,92 | 83,18 |
| Brahma | 16/19 | 16 | 2,86 | 19 | 2,48 | 18,14 | 1003,91 | 126,33 |
| Cochin | 12/7 | 12 | 3,37 | 7 | 3,37 | 16,87 | 783,96 | 92,08 |
| Penguin | 6/1 | 6 | 4,77 | 1 | 4,77 | 14,3 | 432,76 | 37,14 |
| Partidge | 26/7 | 26 | 2,57 | 7 | 2 | 16,31 | 546,01 | 50,26 |
| Waxwing | 18/1 | 18 | 3,09 | 1 | 3,09 | 15,47 | 430,23 | 30,69 |
| Ostrich | 26/7 | 26 | 2,73 | 7 | 2,12 | 17,27 | 613,42 | 56,49 |
| Oriole | 30/7 | 30 | 2,69 | 1 | 2,69 | 18,82 | 783,37 | 76,95 |
| Linnet | 26/7 | 26 | 2,89 | 7 | 2,25 | 18,29 | 687,53 | 62,72 |
| Widgeon | 18/1 | 18 | 3,47 | 1 | 3,47 | 17,37 | 542,88 | 38,7 |
| Lark | 30/7 | 30 | 2,92 | 7 | 2,92 | 20,47 | 925,34 | 90,3 |
| Ibis | 26/7 | 26 | 3,14 | 7 | 2,44 | 19,89 | 812,54 | 72,51 |
