, Cable de transmisión acorazado de 30KV milivoltio
Cable de alimentación blindado de un solo núcleo de MV de 18/30KV, cable aislado según IEC 60502/60228
Construcción del cable
Conductores
Se utilizan conductores de aluminio o cobre. Los conductores de hasta 630 mm² serán circulares, compactados y trenzados y cumplirán con IEC 60228 clase 2. El conductor de 630 mm² será de tipo trenzado circular al que se le aplicará una capa de cinta semiconductiva.
Pantalla del conductor
Esta será una capa extruida de compuesto reticulable semiconductivo aplicada mediante un proceso de triple extrusión simultánea sobre el conductor junto con el aislamiento y la pantalla de aislamiento. La triple extrusión es una única operación de alta precisión que elimina la posibilidad de cualquier contaminación entre las capas, lo que podría crear irregularidades en el campo eléctrico. Mediante una cuidadosa selección de materiales y una atención especial a los parámetros del proceso, producimos las capas de pantalla de aislamiento con el grado de fuerza de pelado requerido según lo estipulado por la norma nacional o internacional aplicable.
Aislamiento
Esta será una capa extruida de XLPE aplicada sobre la pantalla del conductor mediante un proceso de triple extrusión junto con la pantalla del conductor y la pantalla de aislamiento.
Pantalla de aislamiento
Esta será una capa de compuesto reticulable semiconductivo que se aplicará mediante un proceso de triple extrusión sobre el aislamiento.
Pantalla metálica
Consistirá en una capa de cinta de cobre aplicada helicoidalmente con solapamiento sobre la pantalla de aislamiento. También se pueden proporcionar otras combinaciones de pantallas metálicas según los requisitos del cliente.
Tendidos
En el caso de cables de tres núcleos, los tres núcleos se tienden con rellenos no higroscópicos como rellenos de polipropileno (PP) en los intersticios y se aplica una cinta aglomerante con un solapamiento. Estas cintas aglomerantes pueden ser de PVC o polietileno expandido.
Vaina interior (lecho) para cables blindados
Se aplica una capa extruida de PVC o PE sobre los núcleos tendidos para cables blindados. El PVC es normalmente de grado ST2 y el PE de grado ST7 según IEC 60502 Parte 2.
Armadura
En el caso de cables blindados, la armadura se aplica helicoidalmente sobre la vaina interior. Para cables de un solo núcleo, es de alambres de aluminio y para cables multinúcleo, la armadura puede ser una de las siguientes opciones:
a) Alambre de acero galvanizado.
b) Cinta de acero galvanizado.
Cubierta exterior
Se aplica una capa extruida sobre la armadura en el caso de cables blindados y sobre los núcleos tendidos en el caso de cables no blindados. El material de la cubierta exterior puede ser PVC, PE, HDPE o MDPE. Nuestros
cables de media tensión se suministran normalmente con cubiertas exteriores de PVC rojo que cumplen con BS 6622 o IEC 60502. Se pueden proporcionar otros colores para adaptarse a una gama de consideraciones de instalación, como el efecto de las radiaciones UV y las diferentes composiciones del suelo. También se pueden suministrar formulaciones anti-termitas además de cubiertas exteriores recubiertas de grafito donde se requiere la prueba in situ de la cubierta.
Comportamiento al fuego en las cubiertas de los cables
Los cables también se pueden suministrar con cubiertas exteriores de PVC especiales ignífugas para cumplir con la norma IEC 60332. También podemos suministrar cables con cubiertas de bajo contenido de humos y sin halógenos (LSZH) según las normas BS 7211 y BS 6724 u otras normas internacionales equivalentes.

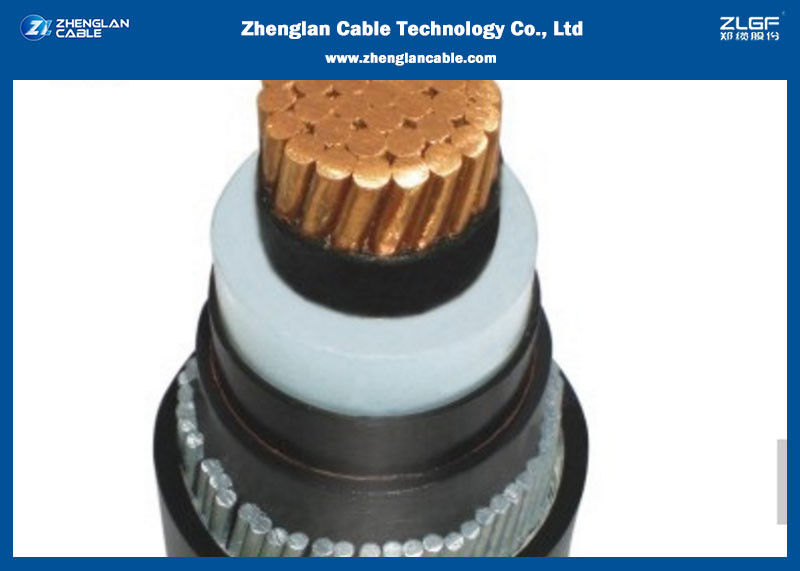

Cable de alimentación blindado de un solo núcleo de MV de 18/30KV, cable aislado según IEC 60502/60228
Cable aislado con XLPE y conductor de cobre, tres núcleosParámetros del cable:
| Sección transversal nominal (mm2) |
Espesor nominal del aislamiento (mm) |
Tamaño de la armadura |
Diámetro y peso aproximados |
Intensidad de corriente nominal recomendada (A) |
| Cinta de acero |
Alambre de acero fino |
YJV |
YJY |
YJV22 |
YJV23 |
YJV32 |
YJV33 |
| Capa x Espesor |
Diámetro (mm) |
Diámetro total (mm) |
Peso (kg/km) |
Diámetro total (mm) |
Peso (kg/km) |
Diámetro total (mm) |
Peso (kg/km) |
Diámetro total (mm) |
Peso (kg/km) |
Diámetro total (mm) |
Peso (kg/km) |
Diámetro total (mm) |
Peso (kg/km) |
En el suelo |
En el aire |
| |
|
| 50 |
8 |
2 x 0.5 |
2.5 |
68.3 |
4466 |
68.3 |
4167 |
74.1 |
6241 |
74.1 |
5906 |
78.8 |
9319 |
78.8 |
8940 |
219 |
216 |
| 70 |
8 |
2 x 0.5 |
2.5 |
72.2 |
5305 |
72.2 |
4979 |
78 |
7179 |
78 |
6815 |
82.7 |
10442 |
82.7 |
10032 |
269 |
269 |
| 95 |
8 |
2 x 0.5 |
2.5 |
75.9 |
6272 |
75.9 |
5918 |
82.1 |
8313 |
82.1 |
7907 |
86.6 |
11668 |
86.6 |
11227 |
321 |
325 |
| 120 |
8 |
2 x 0.8 |
3.15 |
79.2 |
7212 |
79.2 |
6831 |
86.8 |
10222 |
86.8 |
9780 |
90.1 |
12867 |
90.1 |
12395 |
364 |
374 |
| 150 |
8 |
2 x 0.8 |
3.15 |
82.9 |
8326 |
82.9 |
7915 |
90.5 |
11471 |
90.5 |
10997 |
93.8 |
14266 |
93.8 |
13761 |
409 |
425 |
| 185 |
8 |
2 x 0.8 |
3.15 |
86.6 |
9582 |
86.6 |
9140 |
94.6 |
12949 |
94.6 |
12427 |
97.9 |
15829 |
97.9 |
15275 |
461 |
485 |
| 240 |
8 |
2 x 0.8 |
3.15 |
92.3 |
11565 |
92.3 |
11068 |
100.3 |
15146 |
100.3 |
14577 |
103.6 |
18246 |
103.6 |
17644 |
534 |
569 |
| 300 |
8 |
2 x 0.8 |
3.15 |
97 |
13611 |
97 |
13067 |
105.3 |
17438 |
105.3 |
16811 |
108.6 |
20663 |
108.6 |
20001 |
601 |
651 |
| 400 |
8 |
2 x 0.8 |
3.15 |
104.5 |
17014 |
104.5 |
16391 |
112.9 |
21155 |
112.9 |
20450 |
116.2 |
24616 |
116.2 |
23876 |
683 |
753 |
