Datos del producto:
|
| Material: | Cu | Uso: | central eléctrica |
|---|---|---|---|
| aislamiento: | Xlpe | Envoltura: | PVC |
| Armadura: | SWA/STA | Estándar: | IEC60502, IEC, BS, UL, JIS |
| Alta luz: | el pvc aislado xlpe forró el cable,cable de transmisión del xlpe,0.6KV XLPE aisló los cables |
||

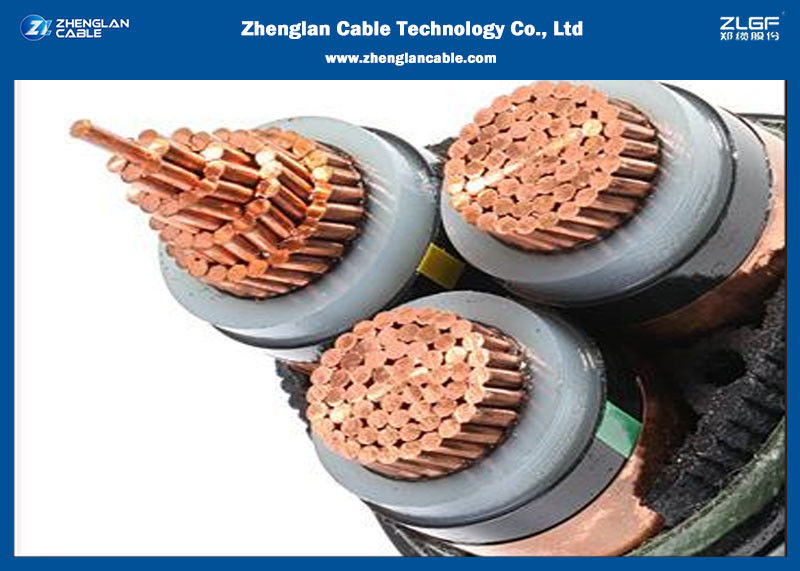

El conductor de alta calidad del cobre sin oxígeno 0.6/1kV (Al), XLPE aisló, PVC forró el cable de transmisión (N2XY/NA2XY)
Uso
Poniendo en el cuarto, los túneles, fosos del cable y tubos, se pueden también enterrar en suelo flojo, el cable no pueden soportar la fuerza externa mecánica. el cable del Solo-corazón no se permite poner en el tubo magnético. Utilizado para la central eléctrica, la industria, el engranaje de interruptor y la red urbana de la fuente de alimentación.
Estándares
Diseño básico a IEC 60502-1, IEC 60228
China: GB/T 12706.2-2008
Otros estándares tales como BS7870, estruendo e ICEA a petición
Construcción del cable
| Conductor | Los conductores estarán tampoco de la clase 1 o de la clase 2 de cobre recocido llano o cubierto de metal o de aluminio llano, o de la clase 5 de cobre llano o cubierto de metal de acuerdo con IEC 60228. |
| Conductor Shape | Circular trenzada o condensada circular trenzada |
| Forma del aspecto | Circular |
| Aislamiento | El material y el grueso de aislamiento de XLPE estarán según IEC 60502-1, clasificado para el funcionamiento continuo 90°C. |
| Material de la envoltura | tipo sacado ST1/ST2 del PVC según IEC 60502-1. Puede ser suministrado la envoltura externa ignífuga especial del PVC para cumplir con los requisitos de la prueba de la llama de IEC 60332-3-22, IEC 60332-3-23 y el IEC 60332-3-24, material libre del halógeno cumple a IEC60754-1/2 y a IEC 60684-2. |
Características
XLPE aisló el cable de transmisión ofrece la fuerza mecánica, el envejecimiento, la tensión ambiental y la resistencia química, disponibles para trabajar bajo condición da alta temperatura para largo.
Propiedades/condiciones de trabajo eléctricas
| Voltaje clasificado Uo/U (Um) | 600/1000V, BS5467 |
| Temperatura de la instalación | Mínimo: 0°C, máximo: 60°C |
| Tipo de la instalación | Entierro directo al aire libre |
| Temperatura de funcionamiento | Máximo: 90°C. |
| Conductor máximo Temperature del cortocircuito: | 250°C. |
| Radio de doblez mínimo | cable O.D de 15 x para los cables no-acorazados multifilares |
Detalles que embalan
1. el tambor marinero estándar (tambor de madera, tambor de acero de madera, tambor de acero) está disponible;
2. el tamaño del tambor puede ser modificado para requisitos particulares o que resuelve el envase el tamaño de Max.load;
3. el diámetro total del tambor puede ser a partir 1 metro a 2,5 metros;
4. bajo requisito de cliente con cierta longitud llena en los rollos envueltos en cinta plástica o la cinta plástica de nylon.
| Corte transversal nominal | Diámetro del conductor (aproximadamente) | Grueso nominal del aislamiento | Grueso nominal de la envoltura | Diámetro total (aproximadamente) |
| mm^2 | milímetro | milímetro | milímetro | milímetro |
| 3x1.5 | 1,4 | 0,7 | 1,8 | 9,6 |
| 3x2.5 | 1,8 | 0,7 | 1,8 | 10,5 |
| 3x4 | 2,3 | 0,7 | 1,8 | 11,6 |
| 3x6 | 2,8 | 0,7 | 1,8 | 12,6 |
| 3x10 | 3,6 | 0,7 | 1,8 | 14,4 |
| 3x16 | 4,5 | 0,7 | 1,8 | 16,3 |
| 3x25 | 5,6 | 0,9 | 1,8 | 19,5 |
| 3x35 | 6,7 | 0,9 | 1,8 | 21,9 |
| 3x50 | 8 | 1 | 1,8 | 25,1 |
| 3x70 | 9,4 | 1,1 | 1,9 | 28,7 |
| 3x95 | 11 | 1,1 | 2 | 32,4 |
| 3x120 | 12,4 | 1,2 | 2,1 | 36,1 |
| 3x150 | 13,8 | 1,4 | 2,3 | 40,3 |
| 3x185 | 15,3 | 1,6 | 2,4 | 44,6 |
| 3x240 | 17,5 | 1,7 | 2,6 | 50,2 |
| 3x300 | 19,5 | 1,8 | 2,7 | 55,2 |
| 3x400 | 22,6 | 2 | 3 | 63,3 |
