Datos del producto:
|
Materiales: | cobre sin oxígeno 99,99% | Tipo: | PVC aislado |
---|---|---|---|
Aplicación: | para el uso casero | Tipo de conductor: | Varado |
Alta luz: | Alambre de cobre trenzado,base dos y cable de tierra |
PVC del cable de la BV 450/750) (aisló los cables gemelo y el cable-ZR&NH&WDZR&FY del cableado de la casa de tierra

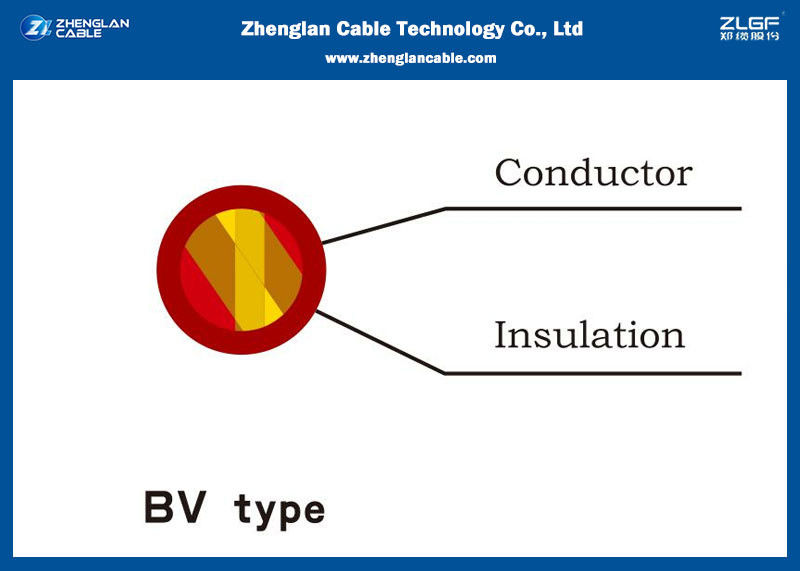

Construcción del cable de la BV:
Conductor:
clase de cobre recocida sólido 1
Cobre trenzado, clase 2
Aislamiento: PVC
Características eléctricas:
Voltaje clasificado Uo/U (Um): 300/500V; 450/750V
Voltaje de la prueba: 2000V (300/500V); 2500V (450/750V)
300/500V---60227 IEC 05 ()/GB/T5023.3-2008 DE LA BV
450/750V---60227 IEC 01 ()/GB/T5023.3-2008 DE LA BV
Características físicas:
Radio de doblez: 15 x Ø
Temperatura del servicio: +70℃, +90℃, 105℃ disponible
Resistencia de aislamiento: 10 MΩ x kilómetro
Uso del cable de la BV: Estos alambres aislados son convenientes para poner los tubos, debajo y el montaje superficial de yesos y también en conductos cerrados de la instalación. Éstos no se permiten instalar para la colocación directa en bandejas, canales o los tanques de cable. Estos tipos se permiten para el cableado interno del equipo, del distribuidor y de centralitas telefónicas y también para la colocación protectora a las iluminaciones
El embalar: el 100m por el rollo (por carrete de la bobina o del plástico, como su petición)
Observaciones: La resistencia ignífuga, de fuego (adopte la cinta de la mica), el fumar del punto bajo y el halógeno libremente, o la otra propiedad están disponibles.
El cable del ZR (cable ignífugo) es la clase de cable con el aislamiento del PVC construido mezclado con el añadido de la prevención contra los incendios para hacer que tiene la capacidad de prevenir o de retrasar la llama separada durante la combustión.
El cable del NH (cable resistente al fuego) es la clase de cable construida con una capa de cinta de la mica. Incluso si se apaga la piel plástica, la capa refractaria ayudará a no causar cortocircuito. Al atar con alambre, corte la capa refractaria el al frente de alambre.
El cable de LSZH, de LSOH, de LS0H, de LSFH o de OHLS (humo bajo cero cable del halógeno) es cable con el aislamiento o la envoltura externa construida usando humo bajo cero material del halógeno libremente a ayudar a reducir los gases tóxicos y corrosivos producidos durante la combustión.
el cable de la Termita-prueba es el cable construido con el aislamiento o la envoltura externa mezclada con una clase de materiales para prevenir la termita que muerde el cable.
Hoja de datos
300/500V
Número de la base/área seccional (² del milímetro) | No/diámetro (milímetro) de la base | Diámetro externo (milímetros) | Peso (kg/km) | resistencia 20℃conductor (Ω/km) |
1×0.5 | 1/0.80 | 2,3 | 8,5 | 36,0 |
1×0.75 (A) | 1/0.97 | 2,5 | 11,1 | 24,5 |
1×0.75 (B) | 7/0.37 | 2,6 | 12,0 | 24,5 |
1×1.0 (A) | 1/1.13 | 2,6 | 12,0 | 24,5 |
1×1.0 (B) | 7/0.43 | 2,7 | 13,9 | 18,1 |
A--soportes para la clase de cobre recocida sólido 1; B-- representa el cobre trenzado, clase 2
450/750V
Número de la base/área seccional (² del milímetro) | No/diámetro (milímetro) de la base | Diámetro externo (milímetros) | Peso (kg/km) | resistencia 20℃conductor (Ω/km) | ||
Cu | Al | Cu | Al | |||
1×1.5 (A) | 1/1.38 | 3,2 | 20,3 | 12,1 | ||
1×1.5 (B) | 7/0.52 | 3,3 | 21,6 | 12,1 | ||
1×2.5 (A) | 1/1.78 | 3,9 | 31,6 | 17 | 7,41 | 11,80 |
1×2.5 (B) | 7/0.68 | 4,0 | 34,8 | 7,41 | ||
1×4 (A) | 1/2.25 | 4,4 | 47,1 | 22 | 4,61 | 7,39 |
1×4 (B) | 7/0.85 | 4,6 | 50,3 | |||
1×6 (A) | 1/2.76 | 5,0 | 50,3 | 29 | 3,08 | 4,91 |
1×6 (B) | 7/1.04 | 5,2 | 53,7 | 3,08 | ||
1×10 | 7/1.35 | 6,4 | 119 | 62 | 1,83 | 3,08 |
1×16 | 7/1.70 | 7,8 | 179 | 78 | 1,15 | 1,91 |
1×25 | 27/2.04 | 9,7 | 281 | 118 | 0,727 | 1,20 |
1×35 | 27/2.52 | 10,9 | 381 | 156 | 0,524 | 0,866 |
1×50 | 19/1.78 | 12,8 | 521 | 215 | 0,387 | 0,641 |
1×70 | 19/2.14 | 14,4 | 734 | 282 | 0,268 | 0,443 |
1×95 | 19/2.52 | 17,1 | 962 | 385 | 0,193 | 0,320 |
1×120 | 37/2.03 | 18,8 | 1180 | 431 | 0,153 | 0,253 |
1×150 | 37/2.25 | 20,9 | 1470 | 539 | 0,124 | 0,208 |
1×185 | 37/2.52 | 23,3 | 1810 | 666 | 0,0991 | 0,164 |
1×240 | 61/2.25 | 26,6 | 2350 | 857 | 0,0754 | 0,125 |
1×300 | 61/2.52 | 29,6 | 2930 | 1070 | 0,0601 | 0,100 |
1×400 | 61/2.85 | 33,2 | 3870 | 1390 | 0,0470 | 0,0778 |
A--soportes para la clase de cobre recocida sólido 1; B-- representa el cobre trenzado, clase 2
